顶点着色网格转换为 UV 映射的纹理化网格

AI Hunter
内容目录

简介

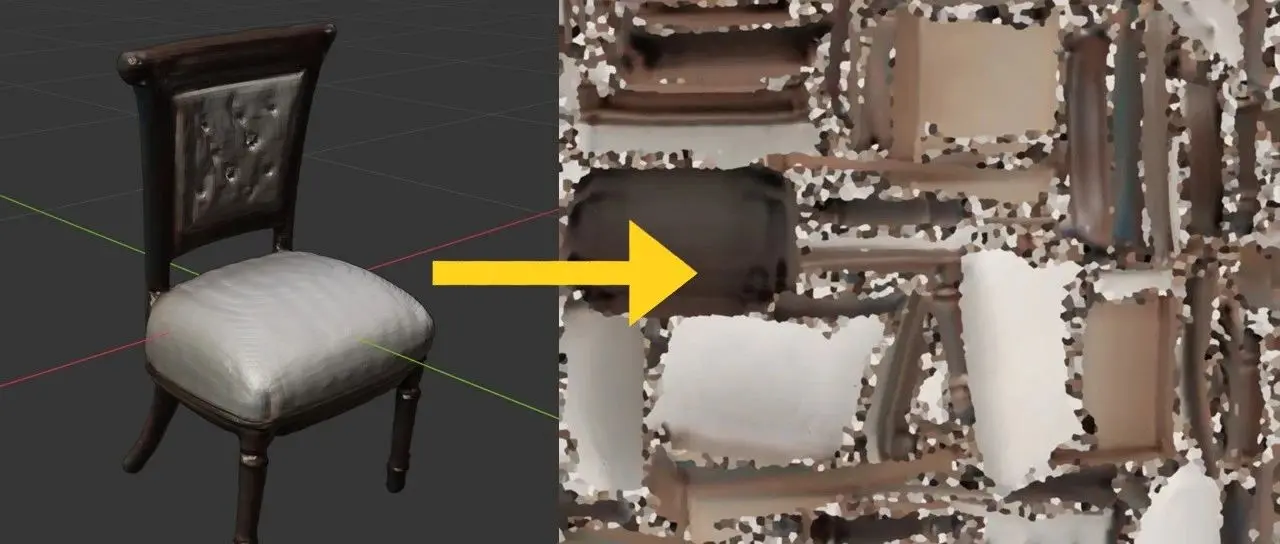

顶点着色是一种将颜色信息直接应用于网格顶点的简便方法。这种方式常用于生成式 3D 模型的构建，例如 InstantMesh。然而，大多数应用程序更偏好使用 UV 映射的纹理化网格。

本教程将介绍一种快速的解决方案，将顶点着色的网格转换为 UV 映射和纹理化的网格。内容包括 [简短版](# 简短版)，以帮助您迅速获取结果，以及 [详细版](# 详细版)，提供深入的操作指导。

简短版

安装 InstantTexture 库，以便捷地进行转换。该库实现了下面 详细版 中描述的具体步骤。

pip install git+https://github.com/dylanebert/InstantTexture

用法

以下代码将顶点着色的 .obj 网格转换为 UV 映射的纹理 .glb 网格，并将其保存为 output.glb 文件。

from instant_texture import Converter

input_mesh_path = "https://raw.githubusercontent.com/dylanebert/InstantTexture/refs/heads/main/examples/chair.obj"

converter = Converter()
converter.convert(input_mesh_path)

可视化输出的网格。

import trimesh

mesh = trimesh.load("output.glb")
mesh.show()

就是这样！

如果需要更详细的步骤，可以继续阅读下面的内容。

详细版

首先安装以下依赖项:

pip install numpy trimesh xatlas opencv-python pillow httpx

导入依赖项。

import cv2
import numpy as np
import trimesh
import xatlas
from PIL import Image, ImageFilter

加载带有顶点颜色的输入网格。该文件应为 .obj 格式，位于 input_mesh_path 。

如果是本地文件，使用 trimesh.load() 而不是 trimesh.load_remote() 。

mesh = trimesh.load_remote(input_mesh_path)
mesh.show()

查看网格的顶点颜色。

如果失败，请确保网格是有效的 .obj 文件，并且带有顶点颜色。

vertex_colors = mesh.visual.vertex_colors

使用 xatlas 生成 UV 映射。

这是整个处理过程中的最耗时部分。

vmapping, indices, uvs = xatlas.parametrize(mesh.vertices, mesh.faces)

将顶点和顶点颜色重新映射到 UV 映射。

vertices = mesh.vertices[vmapping]
vertex_colors = vertex_colors[vmapping]

mesh.vertices = vertices
mesh.faces = indices

定义所需的纹理大小。

构造一个纹理缓冲区，通过 upscale_factor 以创建更高质量的纹理。

texture_size = 1024

upscale_factor = 2
buffer_size = texture_size * upscale_factor

texture_buffer = np.zeros((buffer_size, buffer_size, 4), dtype=np.uint8)

使用质心插值填充 UV 映射网格的纹理。

  1. 质心插值: 计算在由顶点 v0 、v1 和 v2 定义的三角形内的点 p 的插值颜色，分别对应颜色 c0 、c1 和 c2 。
  2. 点在三角形内测试: 确定点 p 是否位于由顶点 v0 、v1 和 v2 定义的三角形内。
  3. 纹理填充循环:
    • 遍历网格的每个面。
    • 检索当前面的 UV 坐标 (uv0 , uv1 , uv2 ) 和颜色 (c0 , c1 , c2 )。
    • 将 UV 坐标转换为缓冲区坐标。
    • 确定纹理缓冲区中三角形的边界框。
    • 对于边界框中的每个像素，检查该像素是否在三角形内，使用点在三角形内测试。
    • 如果在内部，使用重心插值计算插值颜色。
    • 将颜色分配给纹理缓冲区中的相应像素。
# Barycentric interpolation
def barycentric_interpolate(v0, v1, v2, c0, c1, c2, p):
    v0v1 = v1 - v0
    v0v2 = v2 - v0
    v0p = p - v0
    d00 = np.dot(v0v1, v0v1)
    d01 = np.dot(v0v1, v0v2)
    d11 = np.dot(v0v2, v0v2)
    d20 = np.dot(v0p, v0v1)
    d21 = np.dot(v0p, v0v2)
    denom = d00 * d11 - d01 * d01
    if abs(denom) < 1e-8:
        return (c0 + c1 + c2) / 3
    v = (d11 * d20 - d01 * d21) / denom
    w = (d00 * d21 - d01 * d20) / denom
    u = 1.0 - v - w
    u = np.clip(u, 0, 1)
    v = np.clip(v, 0, 1)
    w = np.clip(w, 0, 1)
    interpolate_color = u * c0 + v * c1 + w * c2
    return np.clip(interpolate_color, 0, 255)

# Point-in-Triangle test
def is_point_in_triangle(p, v0, v1, v2):
    def sign(p1, p2, p3):
        return (p1[0] - p3[0])*(p2[1] - p3[1]) - (p2[0] - p3[0])*(p1[1] - p3[1])

    d1 = sign(p, v0, v1)
    d2 = sign(p, v1, v2)
    d3 = sign(p, v2, v0)

    has_neg = (d1 < 0) or (d2 < 0) or (d3 < 0)
    has_pos = (d1 > 0) or (d2 > 0) or (d3 > 0)

    return not (has_neg and has_pos)

# Texture-filling loop
for face in mesh.faces:
    uv0, uv1, uv2 = uvs[face]
    c0, c1, c2 = vertex_colors[face]

    uv0 = (uv0 *(buffer_size - 1)).astype(int)
    uv1 = (uv1 *(buffer_size - 1)).astype(int)
    uv2 = (uv2 *(buffer_size - 1)).astype(int)

    min_x = max(int(np.floor(min(uv0[0], uv1[0], uv2[0]))), 0)
    max_x = min(int(np.ceil(max(uv0[0], uv1[0], uv2[0]))), buffer_size - 1)
    min_y = max(int(np.floor(min(uv0[1], uv1[1], uv2[1]))), 0)
    max_y = min(int(np.ceil(max(uv0[1], uv1[1], uv2[1]))), buffer_size - 1)

    for y in range(min_y, max_y + 1):
        for x in range(min_x, max_x + 1):
            p = np.array([x + 0.5, y + 0.5])
            if is_point_in_triangle(p, uv0, uv1, uv2):
                color = barycentric_interpolate(uv0, uv1, uv2, c0, c1, c2, p)
                texture_buffer[y, x] = np.clip(color, 0, 255).astype(
                    np.uint8
                )

让我们可视化一下目前的纹理效果。

from IPython.display import display

image_texture = Image.fromarray(texture_buffer)
display(image_texture)

正如我们所看到的，纹理有很多空洞。

为了解决这个问题，我们将结合四种技术:

  1. 图像修复: 使用周围像素的平均颜色填充空洞。
  2. 中值滤波: 通过用周围像素的中值颜色替换每个像素来去除噪声。
  3. 高斯模糊: 平滑纹理以去除任何剩余噪声。
  4. 降采样: 使用 LANCZOS 重采样缩小到 texture_size 。
# Inpainting
image_bgra = texture_buffer.copy()
mask = (image_bgra[:, :, 3] == 0).astype(np.uint8)* 255
image_bgr = cv2.cvtColor(image_bgra, cv2.COLOR_BGRA2BGR)
inpainted_bgr = cv2.inpaint(
    image_bgr, mask, inpaintRadius=3, flags=cv2.INPAINT_TELEA
)
inpainted_bgra = cv2.cvtColor(inpainted_bgr, cv2.COLOR_BGR2BGRA)
texture_buffer = inpainted_bgra[::-1]
image_texture = Image.fromarray(texture_buffer)

# Median filter
image_texture = image_texture.filter(ImageFilter.MedianFilter(size=3))

# Gaussian blur
image_texture = image_texture.filter(ImageFilter.GaussianBlur(radius=1))

# Downsample
image_texture = image_texture.resize((texture_size, texture_size), Image.LANCZOS)

# Display the final texture
display(image_texture)

正如我们所看到的，纹理现在变得更加平滑，并且没有空洞。

可以通过更高级的技术或手动纹理编辑进一步改进。

最后，我们可以构建一个带有生成的 UV 坐标和纹理的新网格。

material = trimesh.visual.material.PBRMaterial(
    baseColorFactor=[1.0, 1.0, 1.0, 1.0],
    baseColorTexture=image_texture,
    metallicFactor=0.0,
    roughnessFactor=1.0,
)

visuals = trimesh.visual.TextureVisuals(uv=uvs, material=material)
mesh.visual = visuals
mesh.show()

就这样！网格已进行 UV 映射并贴上纹理。

在本地运行时，您可以通过调用 mesh.export("output.glb") 来导出它。

局限性

正如您所看到的，网格仍然存在许多小的伪影。

UV 地图和纹理的质量与生产级网格的标准仍有较大差距。

然而，如果您正在寻找一种快速解决方案，将顶点着色网格映射到 UV 映射网格，这种方法可能会对您有所帮助。

结论

本教程介绍了如何将顶点着色网格转换为 UV 映射的纹理网格。

如果您有任何问题或反馈，请随时在 GitHub 或 Space 上提出问题。

感谢您的阅读！

原文链接: https://hf.co/blog/vertex-colored-to-textured-mesh
原文作者: Dylan Ebert

译者: cheninwang
